1400 mm - Stavební pouzdro JAP 709 - PURE STANDARD
Popis
Tento výrobek není standardní, je tedy upraven podle přání spotřebitele nebo pro jeho osobu, a je vyráběný na objednávku zákazníka, proto prosím vezměte na vědomí, že nelze po objednání a uhrazení zálohy objednávku zrušit, ani zboží vrátit dle § 1837 z.č. 89/2012 Sb., občanského zákoníku.

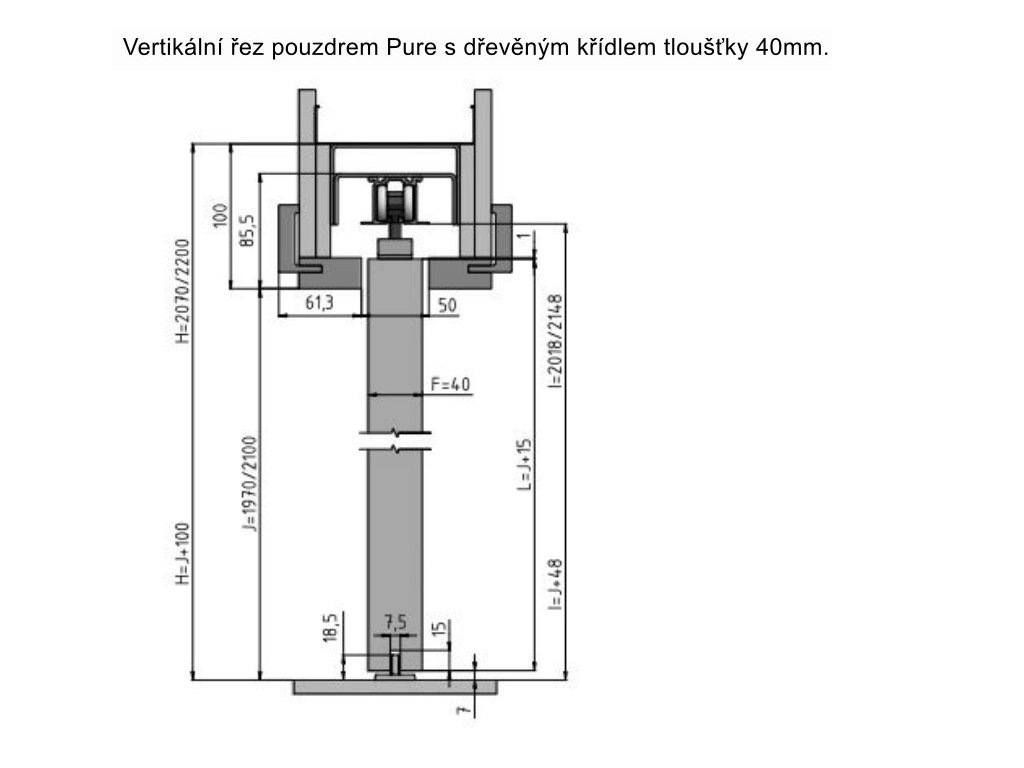

| JAP 709 PURE STANDARD - rozměry | ||||
|---|---|---|---|---|
čistý průchod po osazení obložek min.
D x J |
celkové rozměry stavebního pouzdra
E x H |
šířka plechové kapsy A | šířka průchodu po instalaci stav. pouzdra B | doporučené rozměry hrubého stavebního otvoru pro ZEĎ |
| výška pouzdra 1970mm | ||||
| 1400 x 1970 | 2900 x 2070 | 1440 | 1460 | 2940 x 2090 |
| výška pouzdra Atypická | ||||
| 1400 x 2700 | 2900 x 2800 | 1440 | 1460 | 2940 x 2820 |
| šířka pouzdra Atypická | ||||
| 1350 x 1970 | 2850 x 2070 | 1440 | 1410 | 2890 x 2090 |
| výpočet rozměrů: E = 2*D + 100 ; H = J + 100 | ||||
| Doporučené rozměry dveřního křídla | |
|---|---|
standardní rozměr dveřního křídla
C x L |
maximální tloušťka dveřního křídla F |
| výška pouzdra 1970mm | |
| 1450 x 1985 | 45 |
| Výška pouzdra Atypická | |
| 1450 x 2715 | 45 |
| šířka pouzdra Atypická | |
| 1400 x 1985 | 45 |
*uvedené rozměry jsou v milimetrech
rozměr atypické šířky je počítán z vyššího průchozího rozměru pouzdra + 15% příplatek za zkrácení kolejničky na požadovaný rozměr
Pozor: toto stavební pouzdro po zadání do výroby nelze vrátit dle ustanovení § 1837
Vlastnosti pouzdra
- Atypické stavební pouzdro určené pro velké průchody
- Průchozí výška až 2700 mm (výšku průchodu napište do poznámky)
- Určeno pro zasouvací jednokřídlé dveře
- Specifická montáž do hotového stavebního otvoru
- Použití pro SDK i ZEĎ
- U zděné příčky je nutné stavební otvor opatřit překladem - stavební pouzdro není schopné nést zatížení
- Určeno pro dokončenou tloušťku příčky minimálně 150m
- Určeno pro dveře dřevěné, celoskleněné, MASTER DOOR, STING DOOR, IDEA DOOR
- Kompatibilita se všemi výrobci dveří
- Maximální váha jednoho dveřního křídla je 120kg
- Nastavitelný přední i zadní doraz
- Na kapsu pouzdra lze umístit vypínač
- Celé pouzdro je z kvalitního pozinkovaného plechu
- Kolejnice u pouzdra PURE není odnímatelná
Katalog - pouzder PURE
